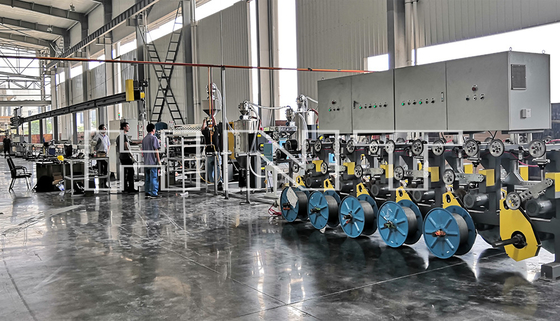

ISO9001 লিফট ট্রাভেলিং ক্যাবল এক্সট্রুশন লাইন সিঙ্গেল স্ক্রু ফ্ল্যাট/লিফট ক্যাবল

লিফট তারের এক্সট্রুশন লাইন

প্রধান প্রযুক্তিগত পরামিতি:

প্রধানত লিফট ইস্পাত বেল্টের নিরোধক এবং খাপের ডাবল-লেয়ার সহ-এক্সট্রুশনের জন্য ব্যবহৃত হয়;

সরবরাহের ভিত্তিতে: গ্রাহকের প্রযুক্তিগত অঙ্কন অনুযায়ী;

নিরোধক এক্সট্রুশন উপাদান: TPU;

সমাপ্ত বাইরের ব্যাস: MAX 8*60mm;

প্রোডাকশন লাইনের ডিজাইন লাইন গতি (বেল্ট টাইপ ক্যাটারপিলার ট্র্যাকশন): Max30m/min;

ক্রসহেড কেন্দ্র উচ্চতা: 1000 মিমি;

প্রোডাকশন লাইন প্রধান অংশ:

1. মাল্টি-হেড মোটরাইজড পে-অফ

2. এক্সট্রুডার

3. ফ্ল্যাট তারের ডবল লেয়ার সহ এক্সট্রুশন ক্রসহেড

4. ইস্পাত বেল্ট প্রাক-গঠন ডিভাইস

5. ওডি টেস্টার

6. কুলিং ওয়াটার ট্রফ

7. মিটার কাউন্টার

8. বেল্ট টাইপ ক্যাটারপিলার ক্যাপস্টান

9. সঞ্চয়কারী

10. পোর্টাল টাইপ টেকআপ

উত্পাদন লাইন নিয়ন্ত্রণ সিস্টেম:

1. পুরো মেশিনটি সিমেন্স S7-1500PLC প্রোগ্রামেবল কন্ট্রোলার দ্বারা নিয়ন্ত্রিত হয়, যা শিল্প কম্পিউটার প্রদর্শন এবং অপারেশন প্যানেলে পরিচালিত হয়;

2. প্রফিবাস বাস (যোগাযোগ বাস), সুবিধাজনক ম্যান-মেশিন যোগাযোগ এবং নিয়ন্ত্রণ ব্যবহার করে।পুরো সিস্টেমটি বেঞ্চমার্ক হিসাবে স্ক্রু গতির সাথে নিয়ন্ত্রিত হয়, ক্যালিপার পুরো লাইন নিয়ন্ত্রণে অংশ নেয় এবং PLC বাইরের ব্যাসের ওঠানামার পরিবর্তন অনুসারে ট্র্যাকশন গতির পরিবর্তনকে নিয়ন্ত্রণ করে তা নিশ্চিত করার জন্য তারের বাইরের ব্যাস একই;

3. বিভিন্ন উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ পরামিতি কম্পিউটারে সংরক্ষণ করা হয় এবং প্রদর্শন এবং সম্মিলিতভাবে ডিসপ্লে স্ক্রিনে কল করা যায়।শিল্প নিয়ন্ত্রণ মেশিন গৃহীত হয়, এবং ম্যান-মেশিন ইন্টারফেসের নিয়ন্ত্রণ পরামিতিগুলির পরিবর্তন সুবিধাজনক এবং ব্যবহারিক।সম্পূর্ণ উত্পাদন লাইন কেন্দ্রীভূত নিয়ন্ত্রণ করতে পারে, একক এবং সংযোগ সমন্বয় উপলব্ধি করা সহজ;

4. PLC এর সাথে যোগাযোগ করার জন্য তাপমাত্রা নিয়ন্ত্রণ জাপানী RKC মডিউল গ্রহণ করে (বা তাপমাত্রা নিয়ন্ত্রণ PLC সিমুলেশন মডিউলের সাথে সরাসরি সংযোগ করতে থার্মোকল গ্রহণ করে)।এটির একটি পৃথক তাপমাত্রা নিয়ন্ত্রণ ইন্টারফেস এবং একটি পরিবেশগত তাপমাত্রা রেফারেন্স পয়েন্ট রয়েছে।এবং পিআইডি টিউনিং ফাংশন আছে;প্রকৃত তাপমাত্রা এবং পিসি ইন্টারফেস তাপমাত্রা প্রদর্শন নির্ভুলতা ক্রমাঙ্কন একটি সেটিং ফাংশন আছে.প্রদর্শন ত্রুটি সংশোধন করা যেতে পারে;পাওয়ার কন্ট্রোল অগ্রগামী সলিড স্টেট রিলে গ্রহণ করে;
