Dia φ7 - 160mm ট্রাভার্সিং ওয়্যার টেক আপ মেশিন 30000KG লোডিং কয়লার স্পুলার

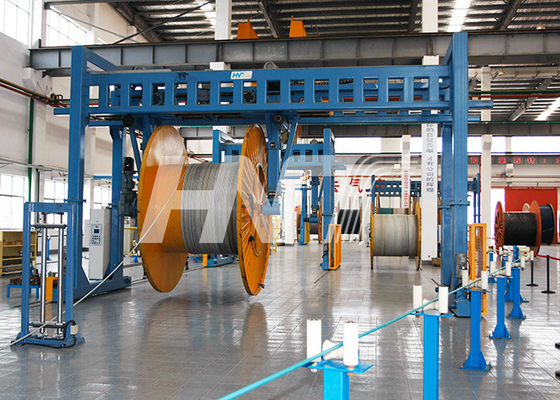

পোর্টাল ফ্রেম টেক আপ

ট্র্যাভার্সিং টেক-আপটি ঝুলন্ত পিন্টেল পোর্টাল ডিজাইনের।টেলিস্কোপিক উত্তোলন বাহুগুলি সংকীর্ণ, তারের বেঁধে রাখার সময় রিলে ভাল অ্যাক্সেসের অনুমতি দেয়।

টেক-আপের দুটি প্রধান উপাদান রয়েছে: পোর্টাল ফ্রেম এবং ট্রাভার্সিং ক্যারেজ।টেলিস্কোপিক উত্তোলন অস্ত্রগুলি চলন্ত গাড়ি থেকে স্থগিত করা হয়, যা চাকা বিমগুলিতে মাউন্ট করা হয়।সমস্ত পিন্টেল চলাচল, আপ-ডাউন এবং ইন-আউট, মোটর চালিত।

রীলের মধ্যে প্রবেশ করা তারের একটি সরল কেন্দ্ররেখা বজায় রাখার জন্য গাড়িটি অপারেশন চলাকালীন অতিক্রম করে।ট্র্যাভার্সিং পিচ এবং টার্নিং পয়েন্টগুলি কন্ট্রোল প্যানেল পুশ-বোতাম ঝুলিয়ে সেট করা যেতে পারে।

রিলটি একটি 2-পদক্ষেপ গিয়ারবক্সের উপর একটি ভেক্টর নিয়ন্ত্রিত এসি-মোটর দ্বারা চালিত ডগ-পিন।প্রধান মোটর ধ্রুবক ঘূর্ণন সঁচারক বল বা নর্তকী বা সঞ্চয়ক দ্বারা নিয়ন্ত্রিত করা যেতে পারে.মোটরটি বায়ুচলাচল বাধ্যতামূলক করেছে এবং এটি একটি ইলেক্ট্রোম্যাগনেটিক ব্রেক দিয়ে সজ্জিত, হোল্ডিং ব্রেক বা জরুরী স্টপ ব্রেক হিসাবে কাজ করে।

পিন্টেলের এক সেট মৌলিক মেশিনে অন্তর্ভুক্ত করা হয়েছে।

গাইড রোলারগুলি পোর্টাল ফ্রেম থেকে সাসপেন্ড করা হয়।রোলারগুলি বিভিন্ন তারের ব্যাসের জন্য সহজেই সামঞ্জস্যযোগ্য।

সমস্ত ফাংশন যেমন রিল ঘূর্ণন, ট্র্যাভার্সিং, পিন্টলস মুভমেন্ট এবং অটো রিল হ্যান্ডলিং ঝুলন্ত কন্ট্রোল প্যানেল থেকে সক্রিয় এবং নিয়ন্ত্রিত হয়।

টেক আপ এর ট্রাভার্সিং

টেক-আপের বিমগুলি যথেষ্ট লম্বা যাতে রিলগুলিকে প্রোডাকশন লাইনের পাশে পরিবর্তন করা যায়।দুটি টেক-আপ একে অপরের পিছনে অবস্থান করা প্রায়শই ক্রমাগত উত্পাদনের জন্য সর্বোত্তম সমাধান।

লোডিং অবস্থান থেকে উত্পাদন অবস্থানে গাড়ির স্বয়ংক্রিয় অবস্থান এবং তদ্বিপরীত একটি বোতাম দ্বারা সক্রিয় করা যেতে পারে।সম্পূর্ণ রিল স্বয়ংক্রিয়ভাবে রিলের পরিবর্তনের অবস্থানে চলে যায়।রিল নামানো হয় এবং পিন্টেলগুলি খোলা হয়।পিন্টেলগুলি ম্যানুয়ালি খালি রিলে প্রবেশ করার পরে, একটি দ্বিতীয় বোতাম সক্রিয় করা হয় এবং রীলটি উত্তোলন করা হয় এবং কাজের অবস্থানে পাশে সরানো হয়।

প্রযুক্তিগত পরামিতি:
