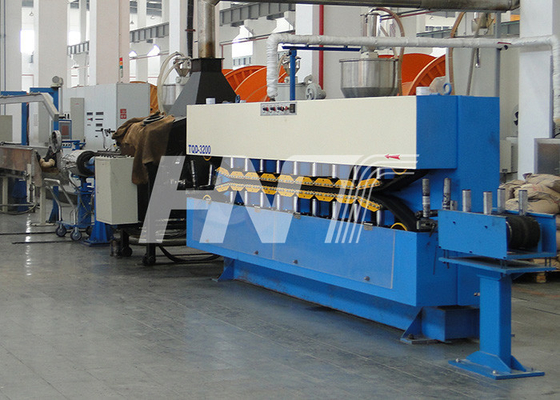

পাওয়ার ক্যাবল এক্সট্রুশন লাইনের জন্য ক্যাটারপিলার হাল অফ মেশিন
হাল অফ মেশিন
,ক্যাটারপিলার মেশিন
,বেল্ট টাইপ ক্যাটারপিলার মেশিন
ক্যাটারপিলার ক্যাপস্টান বেল্টের ধরন
বর্ণনা:
TQD সিরিজটি তার এবং তারের এবং তারের উত্পাদন উত্পাদন লাইনে তার এবং তারগুলিকে টান এবং স্থানান্তর করার জন্য ডিজাইন করা হয়েছে।এই সিরিজের মেশিনগুলি সাধারণত লাইনের সাথে সংযুক্ত থাকে যেমন এক্সট্রুশন লাইন, আর্মারিং লাইন, রিওয়াইন্ডিং লাইন ইত্যাদি। TQD সিরিজ বায়ুসংক্রান্ত টেনশন কন্ট্রোল সিস্টেম ব্যবহার করে, যা তারের বা তারের উপর পর্যাপ্ত টানা বল প্রদান করে যেখানে কোনো ডেন্ট বা অন্যান্য ক্ষতি হয় না। নিরোধক বা খাপ।
- এটি বায়ুসংক্রান্ত দ্বারা প্রভাবিত হয় এবং বেল্টটি স্বয়ংক্রিয়ভাবে টান দেয়।ট্রান্সমিশন মোটর এবং গিয়ারবক্স দ্বারা হয়.মেশিনে কম শব্দ, উচ্চ আউটপুট আছে।সিঙ্ক্রোনাস ট্র্যাকশন গতি এবং এক্সট্রুডিং গতি নিয়ন্ত্রণ করে, যা স্তর বন্ধ এবং বিশ্বাসযোগ্যতা।নিয়ামক আমদানি করা হয়।আউটপুট এবং ইনপুটের প্রান্তে স্তর এবং উল্লম্ব আইডলার চাকা রয়েছে।ক্লিয়ারেন্স তারের ব্যাস অনুযায়ী সামঞ্জস্য করা যেতে পারে.
- লাইনের গতি: 3-80 মি/মিনিট
- উপযুক্ত তারের ব্যাস: 30-150 মিমি
- সর্বোচ্চট্র্যাকশন: 3200kg.f
- কেন্দ্রের উচ্চতা: 1000 মিমি
- বেল্টের যোগাযোগের দৈর্ঘ্য: 2900 মিমি
- সিলিন্ডারের পরিমাণ: 10 জোড়া
- মোটর পাওয়ার: এসি মোটর 18.5 কিলোওয়াট
তারের গাইড রোলার
সমস্ত মাপের কোর এবং তারের জন্য উপযুক্ত রোলারগুলির সাথে অনুভূমিকভাবে এবং উল্লম্বভাবে সামঞ্জস্য করার জন্য উপযুক্ত। গাইড রোলার স্ট্যান্ড দুটি নং দ্বারা গঠিত হবে: অনুভূমিক এবং উল্লম্ব রোলার (হার্ড ক্রোমিয়াম ধাতুপট্টাবৃত রোলার)।প্রতিটি রোলার সেটের সামঞ্জস্য ( অনুভূমিক এবং উল্লম্ব) একটি হাতল দিয়ে সামঞ্জস্য করা হবে।
টেকনিক্যাল প্যারামিটার:
| মডেল | সর্বোচ্চ টানা শক্তি (কেজি) | প্রযোজ্য তারের ব্যাস (মিমি) | গ্রিপিং দৈর্ঘ্য (মিমি) | বেল্টের প্রস্থ (মিমি) | সর্বোচ্চ লাইন গতি (মি/মিনিট) |
| TQD-3200 | 3200 | ≤φ150 | 2800 | 160 | 80 |
