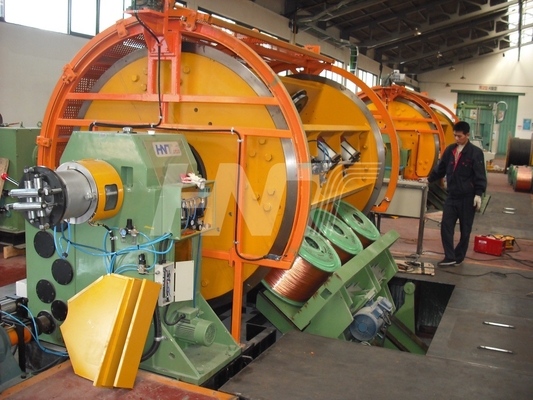

ফ্রেম অনমনীয় স্ট্র্যান্ডিং মেশিন
ফ্রেম স্ট্র্যান্ডিং মেশিন
ফ্রেম অনমনীয় স্ট্র্যান্ডিং মেশিন
আবেদন
মেশিনটি বিশেষভাবে কপার এবং অ্যালুমিনিয়াম কন্ডাক্টর তৈরি করার জন্য ডিজাইন করা হয়েছে যার সাথে সেক্টর আকৃতির (ঐচ্ছিক) কম্প্যাক্টিং এবং প্রিস্পিরালিং এর সাথে সাথে ACSR উচ্চ গতিতে এবং অবিচ্ছিন্ন ভলকানাইজেশনে উত্পাদিত এইচভি তারের জন্য চমৎকার কন্ডাকটর পৃষ্ঠ।
একটি ধ্রুবক টেনশন কন্ট্রোল সিস্টেম এবং বুদ্ধিমান ব্রেক সিস্টেম দিয়ে সজ্জিত:
ট্র্যাকিং (সুপারসনিক) দ্বারা ববিনে মোড়ানো তারের দৈর্ঘ্য, ববিনে অবশিষ্ট তারের দৈর্ঘ্য সনাক্ত করা হবে এবং পিএলসিতে প্রেরণ করা হবে।পিএলসি একটি আনুপাতিক ভালভ দ্বারা ইন-টেকিং এয়ারকে নিয়ন্ত্রণ করবে এবং তারের অবশিষ্ট দৈর্ঘ্য অনুসরণ করে তারের টানকে স্থির করবে।দুটি গ্রুপ ডিস্কের চাপ সমান তা নিশ্চিত করার জন্য পরিশোধের জন্য ব্রেক ডিস্কের উত্তেজনা নিয়ন্ত্রণ করে।বায়ুসংক্রান্ত ব্রেক সিস্টেম একটি বুদ্ধিমান ব্রেক সিস্টেম দ্বারা নিয়ন্ত্রিত হয়।যখন একটি জরুরী অবস্থা মেশিনটি বন্ধ করে দেয়, প্রতিটি খাঁচার গতি সংকেত সেন্সর দ্বারা PLC তে প্রেরণ করা হবে।PLC স্বয়ংক্রিয়ভাবে গণনা করবে এবং সেই অনুযায়ী সমানুপাতিক ভালভ দ্বারা প্রতিটি খাঁচায় বিভিন্ন ব্রেক ফোর্স প্রদান করবে।তারপর বিভিন্ন খাঁচা সিঙ্ক্রোনাইজ করা বন্ধ হবে।
প্রধান প্রযুক্তিগত তথ্য
| খাঁচায় ড্রামের সংখ্যা | 6,12,18,24,30,36 |
| দিয়া।একক তারের | কপার 1.5-4.5 মিমি |
| অ্যালুমিনিয়াম 1.8-5.0 মিমি | |
| অ্যালুমিনিয়াম খাদ 1.5-4.5 মিমি | |
| খাঁচা ঘূর্ণন গতি |
6-ববিন 200 আর/মিনিট 12-ববিন 180 আর/মিনিট |
|
18 ববিন 160 আর/মিনিট 24 ববিন 140 আর/মিনিট |
|
| 30 ববিন 120 আর/মিনিট | |
| লেয়ার দৈর্ঘ্য |
6 ববিন 37-500 মিমি 12 ববিন 44-590 মিমি |
| 18 ববিন 52-694 মিমি | |
| 24ববিন 61-819 মিমি | |
| 30 ববিন 72-1100 মিমি | |
| লাইনের গতি | 6.9~53মি/মিনিট |
| খাঁচায় ববিনের মাপ | পিএনডি 630 |
| কেন্দ্রের উচ্চতা | 1100 মিমি |
| ক্যাপস্টান ইউনিট | φ2000(2500) ডুয়াল টানা ক্যাপস্টান |
